產品介紹
3/8英吋 進階型塗料輸送組合
接液部材質:鋁合金
膜片:
| 材質 | 適用溫度範圍 |
| UPE (U) | +5 to +50°C |
| PTFE (T) | -10 to +100°C |
規格:
| 流體出入口口徑 | 3/8” PT(BSP) |
| 氣體入口口徑 | 1/4” PT(BSP) |
| 氣體出口口徑 | 1/4” PT(BSP) |
| 最低工作壓力 | 0.5 Bar(kgf/cm²) ; 7.25psi |
| 最大工作壓力 | 8 Bar(kgf/cm²) ; 116psi |
| 最佳工作壓力 | 1.5~3.5 Bar(kgf/cm²) ; 21.75psi~50.76psi |
| 平均吐出量 | 110ml/cycle |
| 流體最大容許顆粒 | ⌀1.5mm |
| 最大氣體流耗量 | 500Liter/Per Min.;17.66 Scfm/Per Min |
| 最大入口垂直揚程 | 6.7m |
| 適用流體 | 可適用處理中和過之水汙泥、噴塗用油漆、印刷油墨、低黏度樹脂等一般中性流體，亦可使用在有機溶劑、石油、汽油輸送。該機種因應油墨輸送業者另有雙進雙出機種可選擇，歡迎來電洽詢。 |
| 泵浦本體規格 | 3/8” | 1/2” |
| 出料穩壓器材質 | 鋁合金 | 鋁合金 |
| 儲壓桶規格 | 橢圓型 | 橢圓型 |
| 儲壓桶尺寸 | Φ75xH130m/m | Φ75xH130m/m |
| 入回料軟管材質 | PE | PE |
| 吸盤尺寸 | 8.5cm | 8.5cm |
| 吸盤材質 | 鋁合金 | 鋁合金 |
| 吸盤過濾網/材質 | 60目/SUS | 60目/SUS |
| 可搭配腳架(G) | V | V |
| 最大流量 | 15LPM | 25LPM |

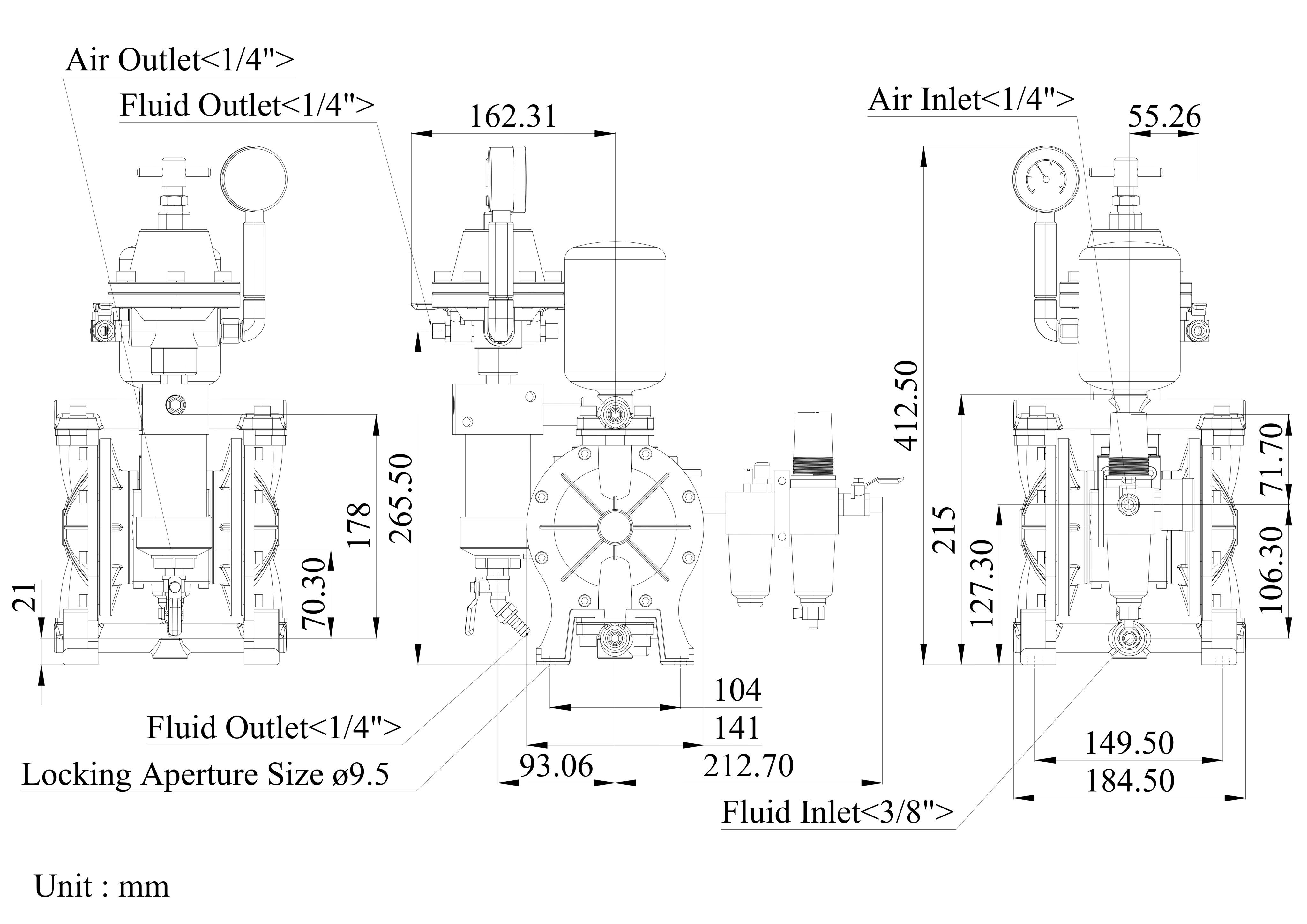

| 型號 | 操作手冊 | 零件分解圖 | 2D外觀尺寸圖 |
| DSP03-AOBRF-02 | | |
|
| DSP03-AOBRF-03 | | | |
