產品介紹

3/4 英吋 鋁合金氣動隔膜泵浦

接液部材質: AL鋁合金

中心氣室材質: AL鋁合金

膜片材質: 鐵氟龍(TFM)、乙烯龍(UPE)、熱塑性橡膠(STP)

適用於於苯類、溶劑、油漆、膠水、樹脂、油、紙漿、泥漿、污泥、鑄造液、甲醇等中性液體的輸送,但不適用於酸、鹼、海水等...


膜片:

材質適用溫度範圍
UPE (U)-5  to  +60°C
TFM (T)-60  to  +180°C
Stantoprene ® (O)-10  to  + 80°C



規格:

流體出入口口徑3/4”  PT(BSP)
氣體入口口徑1/4”  PT(BSP)
氣口出口口徑3/8”  PT(BSP)
最低工作壓力0.5 Bar(kgf/cm²) ; 7.25psi
最大工作壓力8.3 Bar(kgf/cm²) ; 120psi
常用工作壓力1.5~5 Bar(kgf/cm²) ; 21.75psi~72.5psi
吐出量/工作週期225ml
流體最大容許顆粒⌀2.4mm
最大氣體流耗量540Liter/Per Min.;19.065 Scfm/Per Min
入口揚程(深度)6 m-濕;4.5m-乾
裝箱尺寸28(L)cm x 26(W)cm x 38(H)cm
總重8 KG
最大流量23.74 Gallon/Per Min. ; 90 Liter/Per Min.
適用流體可適用處理中和過之廢水汙泥、噴塗用油漆、印刷油墨、低黏度樹脂等一般中性流體,另搭配塑膠材質隔膜亦可使用在有機溶劑、石油、汽油輸送。

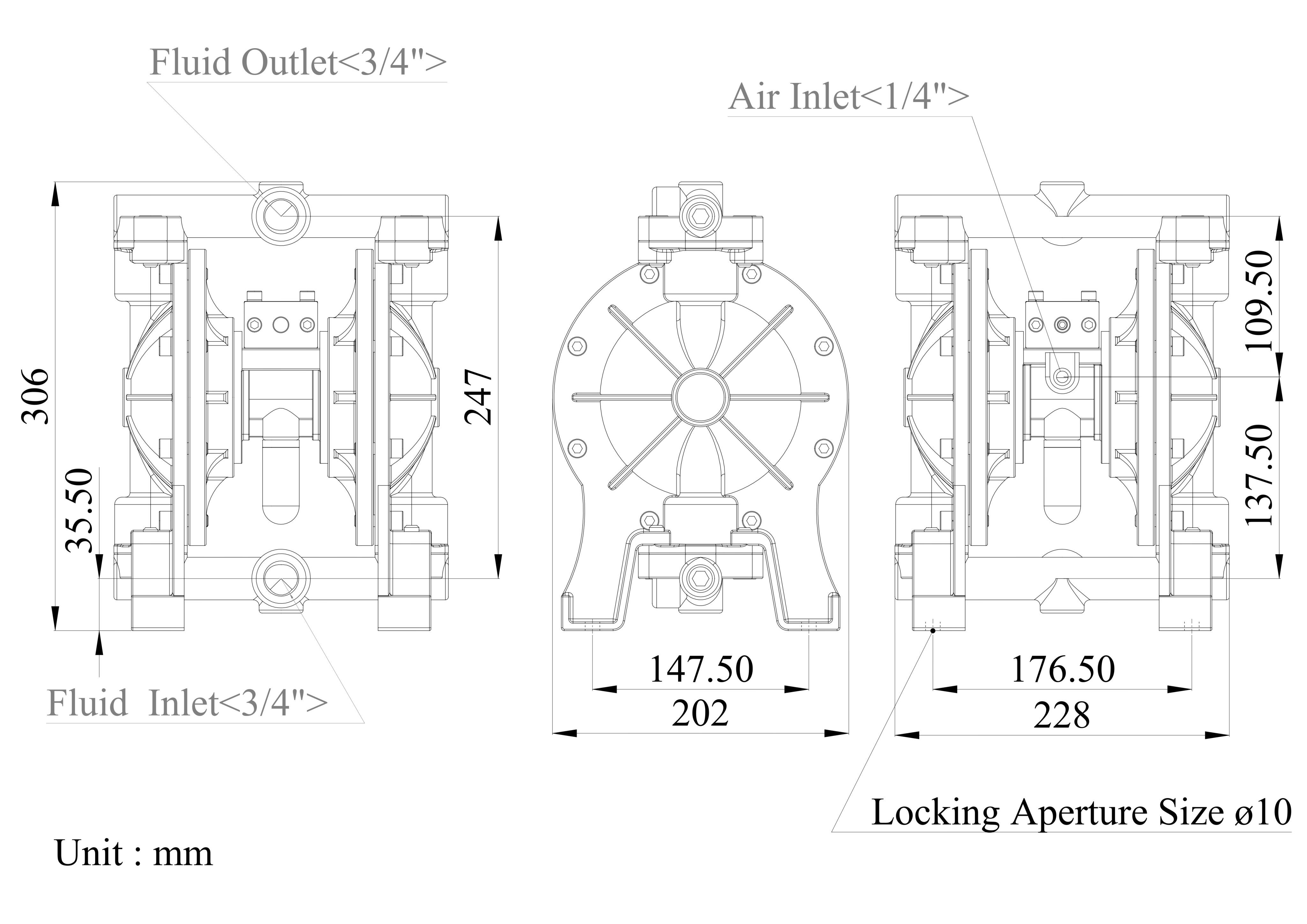

型號操作手冊零件分解圖2D外觀尺寸圖3D外觀尺寸圖(x_t檔)
DS06-AAT-XXXX-02下載下載下載下載
DS06-AAD-XXXX-02(雙進雙出)   下載
