產品介紹

1/2 英吋 PP聚丙烯氣動隔膜泵浦

接液部材質: PP聚丙烯+玻纖

中心氣室材質: AL鋁合金

膜片材質: 鐵氟龍(TFM)、熱塑性橡膠(STP)

適用於大部分的酸鹼液體輸送,但不適用於硝酸、王水、苯類溶劑與汽油等...


膜片:

材質適用溫度範圍
TFM (T)-60  to  +180°C
Stantoprene ® (O)-10  to  + 80°C



規格:

流體出入口口徑1/2”  PT(BSP)
氣體入口口徑1/4”  PT(BSP)
氣口出口口徑1/4”  PT(BSP)
最低工作壓力0.8 Bar(kgf/cm²) ; 11.6psi
最大工作壓力8.3 Bar(kgf/cm²) ; 120psi
常用工作壓力1.5~5 Bar(kgf/cm²) ; 21.75psi~72.5psi
吐出量/工作週期120ml
流體最大容許顆粒⌀2mm
最大氣體流耗量360Liter/Per Min.;12.71 Scfm/Per Min
入口揚程(深度)6m-濕;3.7m-乾
裝箱尺寸29(L)cm x 20(W)cm x 30(H)cm
總重5 KG
最大流量11.08 Gallon/Per Min. ; 42 Liter/Per Min.
適用流體可使用在大多數酸鹼液體,但不適用於部分特殊強酸強鹼如硝酸、王水還有有機溶劑、汽油類。






型號規格表 氣動隔膜泵浦|迪晟工業DYISHENG

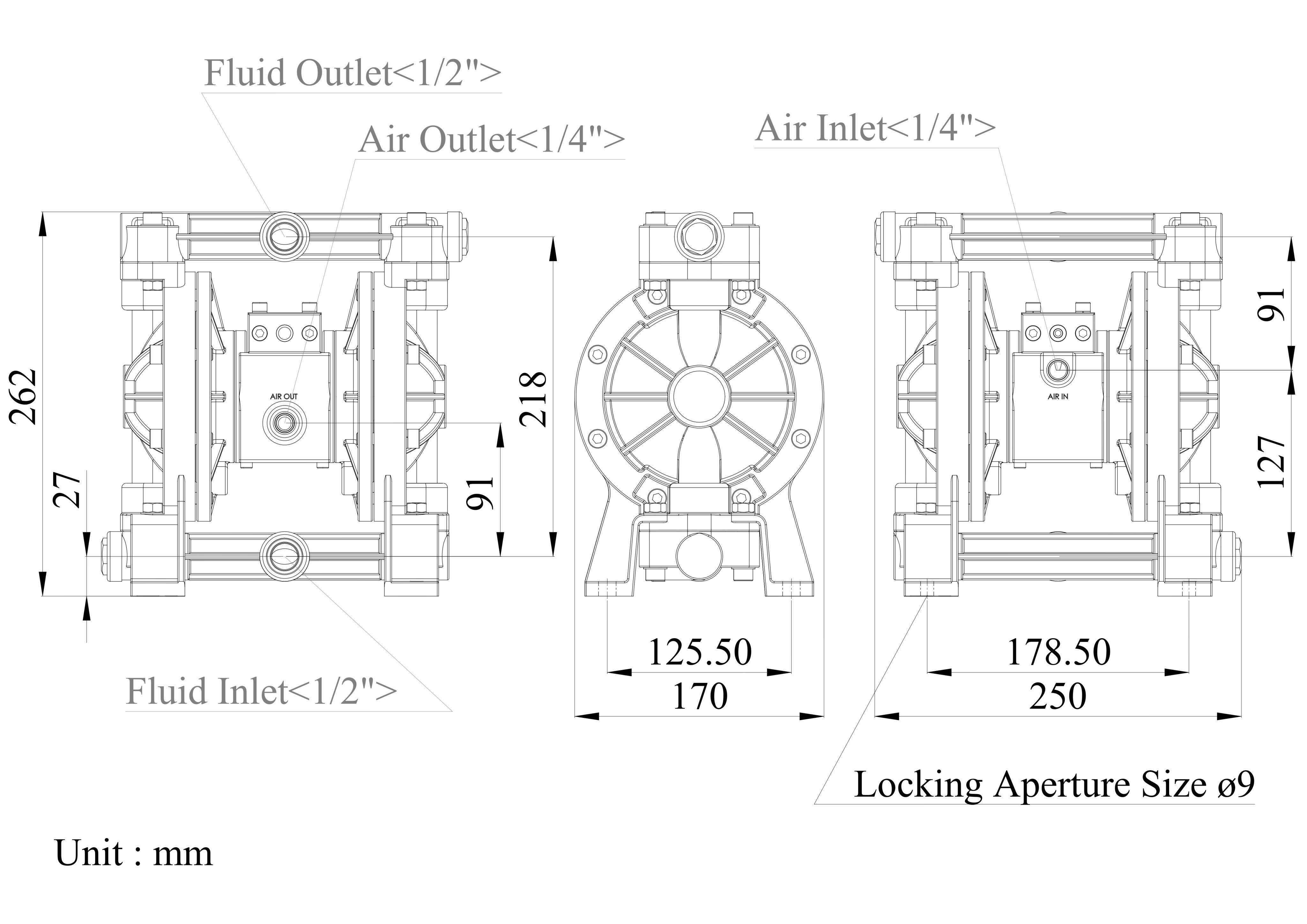

型號操作手冊零件分解圖2D外觀尺寸圖3D外觀尺寸圖(x_t檔)
DS04-PAT-XXXX-02下載下載下載下載
DS04-PAT-XXXX-03 下載下載下載
