1-1/2 英吋 鋁合金氣動式雙隔膜泵浦

接液部材質:鋁合金


膜片:

材質適用溫度範圍
UPE (U)-5  to  +60°C
TFM (T)-60  to  +180°C
Stantoprene ® (O)-10  to  + 80°C



規格:

流體出入口口徑1-1/2”  PT(BSP)
氣體入口口徑1/2”  PT(BSP)
氣口出口口徑1”  PT(BSP)
最低工作壓力1.2 Bar(kgf/cm²) ; 17.4psi
最大工作壓力8.3 Bar(kgf/cm²) ; 120psi
常用工作壓力2~5.5 Bar(kgf/cm²) ; 29psi~79.75psi
吐出量/工作週期1.45L
流體最大容許顆粒⌀4.8~6mm
最大氣體流耗量2400Liter/Per Min.;84.72 Scfm/Per Min
入口揚程(深度)6m-濕;3.7m-乾
裝箱尺寸39(L)cm x 29(W)cm x 46(H)cm
總重22 KG
最大流量89.7 Gallon/Per Min. ; 340 Liter/Per Min.
適用流體可適用處理中和過之廢水汙泥、噴塗用油漆、印刷油墨、鑄造廠木精泥漿、低黏度樹脂等一般中性流體,另搭配塑膠材質隔膜即可使用在有機溶劑、石油、汽油輸送另有汙泥脫水機、板框式壓濾機專用泵浦機種,工作效率及壽命皆較其他泵浦優良。

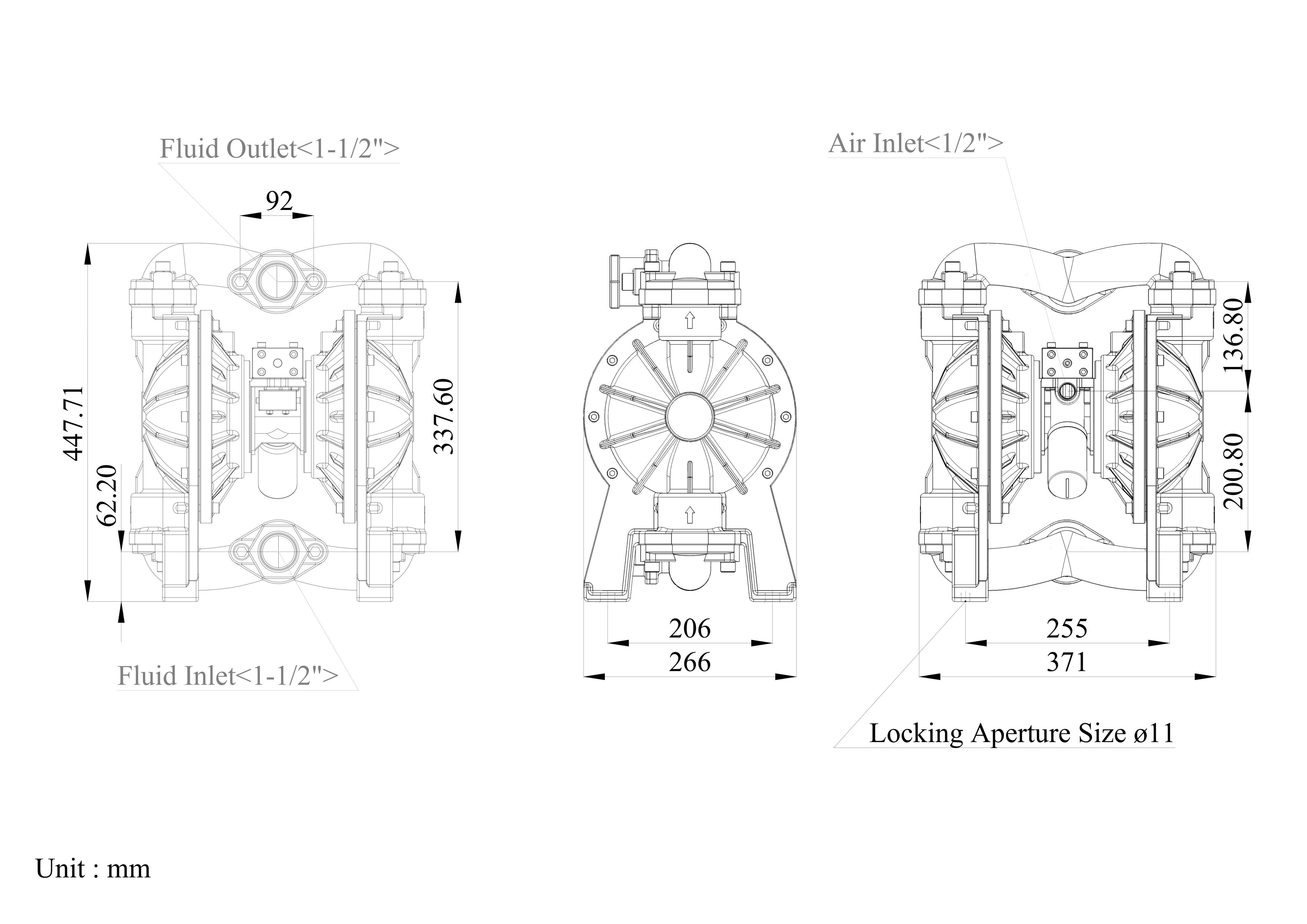

型號操作手冊零件分解圖2D外觀尺寸圖3D外觀尺寸圖(x_t檔)
DS14-AAT-XXXX-02下載下載下載下載
DS14-AAI-XXXX-02(出口為同一側)   下載
DS14-AAI-XXXX-02(出口為不同側)   下載
